اختيار الألواح البلاستيكية لشدات الأعمدة
تحت سرعات الصب العالية والاهتزاز المكثف، تضمن الألواح البلاستيكية زوايا حادة مع شطفات PVC وأسطح أعمدة ملساء ومثالية دون أي التصاق.
Kolonda Dinamik Yükler ve Kademeli Kuşaklama Tablosu
Kolon kesitleri perdeye kıyasla çok daha dar alana sahip olduğundan beton dökümünde düşey dolum hızı 5 – 10 m/saat seviyelerine kadar çıkabilir. Bu durum kolon tabanında tam sıvı hidrostatik basıncının oluşmasına neden olur. Kolon kalıplarında sehim ve gönye bozulmasını önlemek için çelik kelepçe veya ahşap kuşaklar tabandan yukarıya doğru kademeli olarak seyreltilmelidir:
| Kolon Yükseklik Bölgesi | Taze Beton Basıncı | Çelik Kelepçe / Kuşak Aks Aralığı | Önerilen Levha Tipi | Köşe & Sehim Güvenliği |
|---|---|---|---|---|
| 0 – 1.00 m (Taban Kritik Bölge) | 75 – 90 kN/m² | 25 – 30 cm (Sıklaştırılmış) | 18 mm PP Petek veya PVC Dolu | Sıfır Esneme (Rijit) |
| 1.00 – 2.00 m (Orta-Alt Bölge) | 60 – 75 kN/m² | 35 – 40 cm | 18 mm PP Petek | Tam Gönye Kontrolü |
| 2.00 – 3.00 m (Orta-Üst Bölge) | 45 – 60 kN/m² | 45 – 50 cm | 18 mm PP Petek | ≤ L/500 Güvenli |
| 3.00 – 4.50 m (Tepe Bölgesi) | 30 – 45 kN/m² | 55 – 60 cm | 18 mm veya 15 mm PP Petek | ≤ L/500 Güvenli |
Döküm sırasında vibratörün oluşturduğu yüksek dinamik titreşimler kolon kanat kelepçelerinin kamalarını gevşetebilir. Döküm öncesinde ve ilk 1 metre beton dolumundan sonra kamaların çekiçle tam kilitlendiği ve çapraz şakül ipleriyle kolonun 4 köşesinin düşeyliği mutlaka teyit edilmelidir.
Köşe Birleşimleri, PVC Pah Çıtası ve Sıfır Köşe Kırılması
Kolonların kalitesi köşe hatlarının düzgünlüğü ile ölçülür. Ahşap plywood'larda yaşanan köşe parçalanmalarına karşı plastik levhaların üstünlükleri:
1. 45° PVC Pah Çıtası Uyumu
Standart PVC üçgen pah çıtaları ince çiviler veya vidalarla levha köşelerine kolayca çakılır. Levha çatlamaz ve çıtayı rijit tutarak beton köşesinde 45 derecelik estetik pah oluşturur.
2. Sıfır Köşe Kırılması
Ahşap plywood sökülürken beton köşesini koparır; tamir ve kaba sıva gerektirir. Plastik plywood betona yapışmadığı için kalıp ayrıldığında köşeler jilet keskinliğinde ve pürüzsüz çıkar.
3. Tipik Katlarda Boyutsal Kararlılık
Konut ve ofis binalarında katlar boyu aynı kesitte devam eden kolonlarda hazırlanan 4 kanat levha, onlarca kat boyunca en ufak bir ölçü kaybı veya gönye bozulması olmadan devir eder.
Column Formwork Assembly & Steel Clamp Locking
Graduated Waler & Tie-Rod Locking
Reinforced lower waler spacing resisting dynamic concrete pressure and 45° chamfer integration.
Consistent Plumb Alignment Across Repetitive Storeys
Zero water absorption allows repetitive cycling across floors with mirror-smooth unplastered finishes.
Step-by-Step Column Formwork Assembly
6-step column formwork execution guide for plumb alignment and clean grout-tight edges:
Aplikasyon ve Paspayı
Döşeme betonu üzerindeki kolon aks çizgileri kontrol edilir. Kolon donatısının 4 tarafına plastik halka paspayları yerleştirilir.
Kanat Levhalarının Ebatlanması
Kolon en ve boy ölçülerine göre bindirmeli (L-kilit) paylar hesaplanarak levhalar daire testereyle hassas şekilde ebatlanır.
Pah Çıtası Sabitleme
Köşe şerbet kaçışını önlemek ve estetik köşe pahı elde etmek için iç köşelere PVC üçgen çıtalar çiviyle sabitlenir.
Kanatların Dikilmesi & Kelepçeler
Kanatlar kolon etrafına kapatılır, tabandan başlanarak kademeli aralıklarla çelik kelepçeler takılır ve kamaları kilitlenir.
Şakül Kontrolü ve Döküm
İki yönden payanda krikoları ile şakül kontrolü yapılır. Beton dökülürken vibratörün levhaya sürtünmemesine dikkat edilir.
Kalıp Açma ve Temizlik
Kamalar gevşetilip kelepçeler alındığında levhalar kendiliğinden betondan ayrılır. Suyla yıkanıp bir sonraki aksa taşınır.
Pompa hortumundan yüksek debiyle çıkan taze beton ve iri agrega doğrudan levha yüzeyine çarpmamalı, kolon merkezine yönlendirilmelidir. Betonun serbest düşme yüksekliği 1.5 metreyi aştığında segregasyonu ve kalıba darbe etkisini önlemek için redüksiyon hortumu veya döküm hunisi kullanılmalıdır.
Compatible Column Formwork Systems
أنظمة قمط الأعمدة الفولاذية القابلة للضبط
100% compatible with all standard column clamps and waler profiles.
شدات الأعمدة بكمرات H20 وأحزمة الصلب
100% compatible with all standard column clamps and waler profiles.
ألواح الأعمدة النمطية ذات الإطارات الفولاذية
100% compatible with all standard column clamps and waler profiles.
مقاطع خاصة وتقاطعات الأعمدة والجدران (L و T)
100% compatible with all standard column clamps and waler profiles.
ألواح الشدات المقترحة لهذا التطبيق
اختر السماكة الأنسب بناءً على ضغط الخرسانة وعدد دورات الصب.

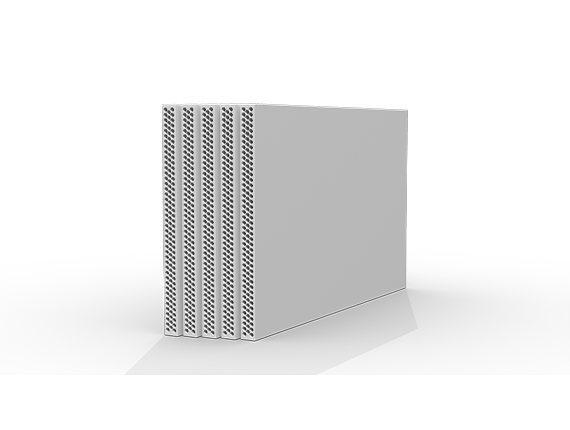

لوح بليود بلاستيك لقوالب الخرسانة 18 مم
لوح بليود بلاستيك لقوالب الخرسانة 21 مم

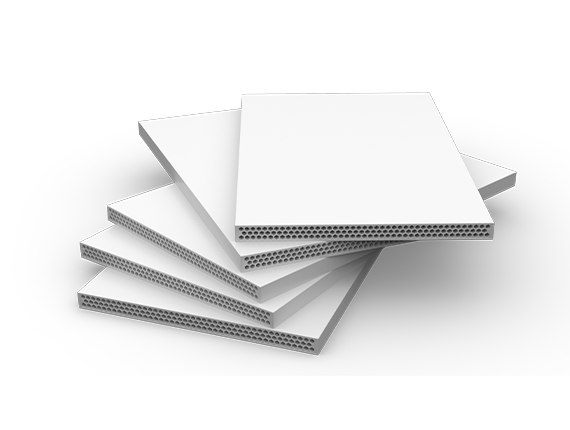

لوح بليود بلاستيك لقوالب الخرسانة 15 مم
الأسئلة الأكثر شيوعاً
Technical answers regarding pouring rates, clamp spacing, chamfer strips, and reuse cycles in column casting.
الأسئلة الأكثر شيوعاً
معلومات وافية عن اختيار الألواح، مرات الاستخدام، الفحوصات الفنية والشحن الدولي.
نعم، مع تصميم نظام التدعيم وفقاً لمعدل وسرعة صب الخرسانة والضغط الهيدروستاتيكي الجانبي، تعمل بكفاءة عالية في قوالب الجدران والأعمدة.
نظراً لأن العمر التشغيلي للوح يرتبط مباشرة بطريقة فك القوالب، واستخدام الرافعات، ووعي العمالة في الشانتيه؛ فإن الشروط الفنية للضمان تُحدد بوضوح في عقود التوريد الرسمية وفق معايير الاستخدام السليم.
نعم، يمكن قصها وتعديل مقاساتها بسهولة في الموقع باستخدام منشار دائري قياسي أو معدات النجارة المعتادة، ويفضل استخدام شفرة ذات أسنان مناسبة للحصول على حواف نظيفة.
نعم، يمكن استخدام مسامير وبراغي النجارة والإنشاءات القياسية وأقفال القوالب؛ حيث تحتضن بنية البوليمر المسامير بإحكام دون أن تتشقق أو تتفتت الألياف كما يحدث في الخشب التقليدي.
يفضل تنظيفها فور فك القالب باستخدام مضخات الماء عالي الضغط أو مجارف بلاستيكية وخشبية لينة، مع تجنب استعمال الأدوات الحديدية الحادة أو المطارق الثقيلة للحفاظ على نعومة السطح.
السماكة بمفردها لا تكفي للحكم على الملاءمة؛ بل يجب دراسة بنية البوليمر، وضغط الخرسانة الطازجة، والمسافات بين دعامات H20، وطريقة التثبيت ضمن الحسابات الإنشائية للقالب.
